Cisco PacKet Tracer基本使用

1. 抓包步骤

在仿真平台上抓取报文或者分析网络，基本步骤为：

• 建立网络拓扑结构
• 配置网络参数
• 模拟网络操作，抓取报文（比如想抓HTTP报文，那就打开浏览器访问网页服务器），分析网络

2. 建立网络拓扑结构

（1）添加设备

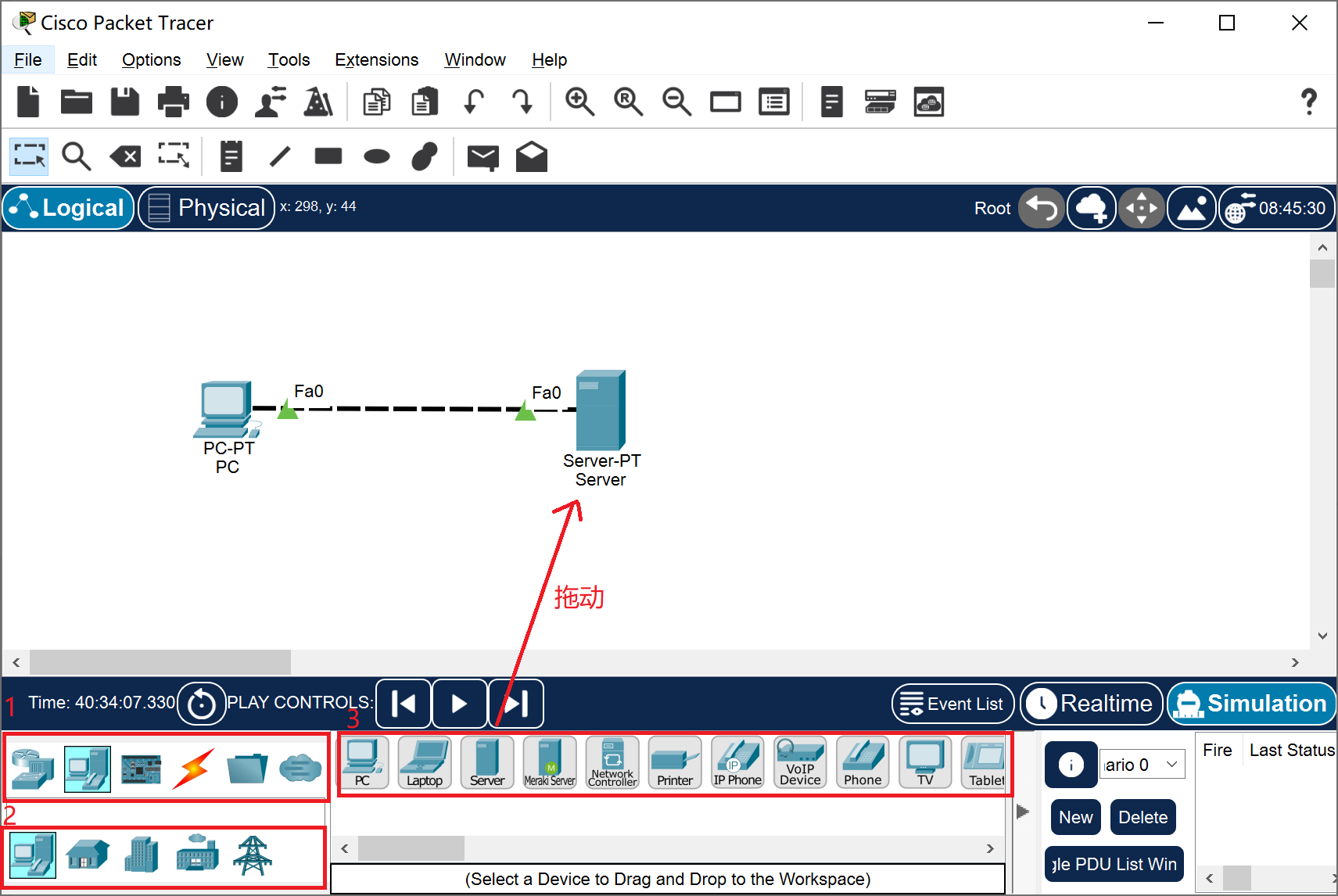

选择大类（如下图红框1），选择小类（如下图红框2），将选中设备（如下图红框3）拖动到编辑区。

（2）删除设备

按Del，屏幕出现一个叉叉，点击设备，便可删除设备。或者用鼠标拉一个选框，将设备框住，再按Del，删除设备。

（3）其他

为了让界面更加简洁，我习惯把设备名称改变PC和Server（原为PC0和Server0）。把Device Model Labels（PC-PT和Server-PT）隐藏起来，方法为：Cisco Packet Tracer -> Options --> Preferences -> Interface，取消勾选Show Device Model Labels。

3. 配置网络参数

点击设备 --> Desktop --> IP Configuration，配置IP地址等信息。

需要在服务器添加服务的（如DHCP、DNS），点击设备 --> Services，打开相应服务，并进行一些配置。

3.1 举例

对PC -- Server进行配置，抓取HTTP报文。

点击PC配置IP地址（点击PC -> Desktop -> IP Configuration），将IP地址设为192.168.1.79，子网掩码自动生成。服务端也做类似操作，IP地址跟客户端在同一个网络即可，这里我设为192.168.1.80。

这样，PC与Server就连通了。Server默认已经安装了网页服务器，可以在这里查看：点击Server -> Services -> HTTP。

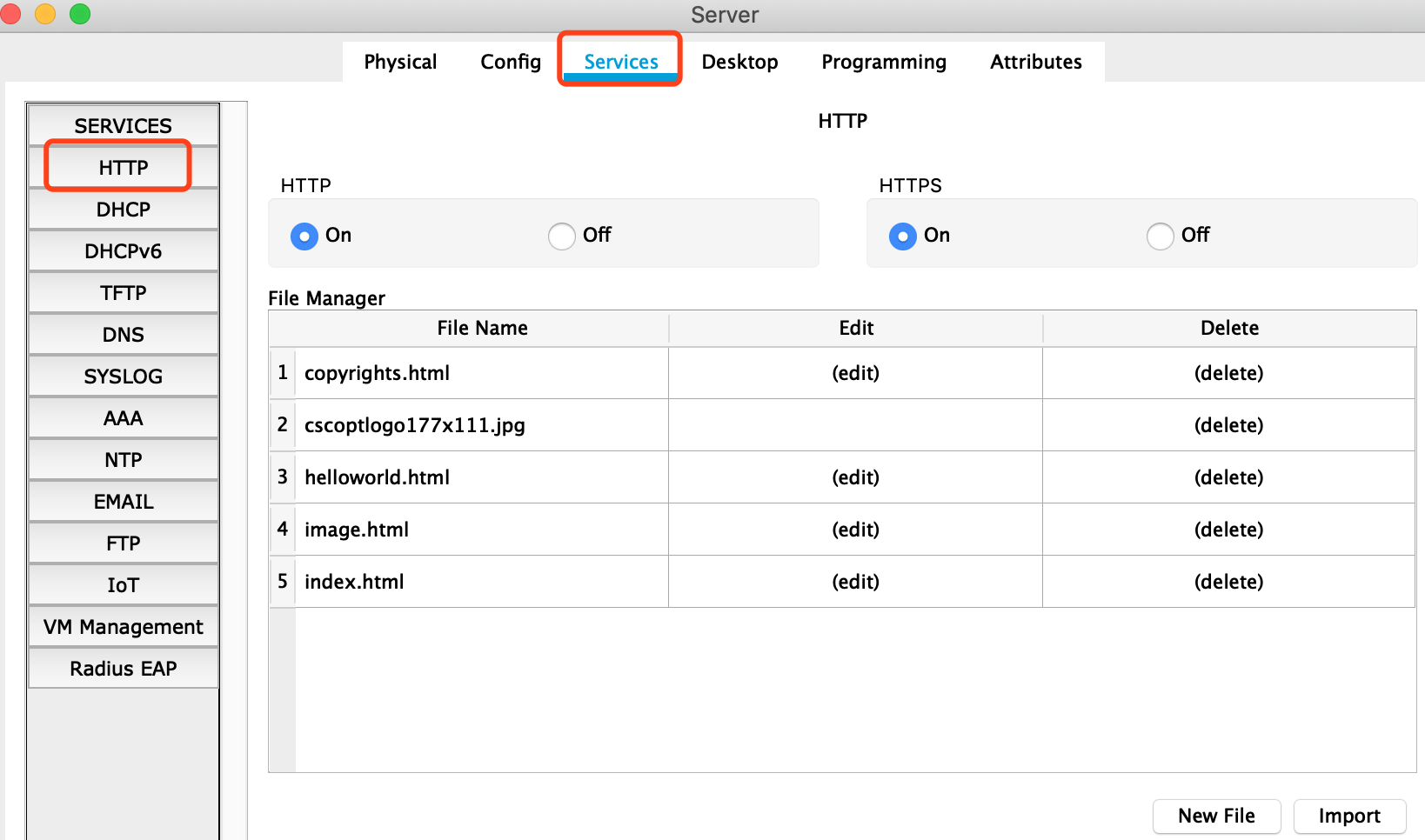

图 服务端HTTP设置

3.2 确保网络配置正确

在进行网络仿真之前，先在实时模式（Realtime）下，确保操作没有问题。比如抓取HTTP报文，在浏览器输入服务器的IP地址，看能否正常显示页面。

4. 查看报文

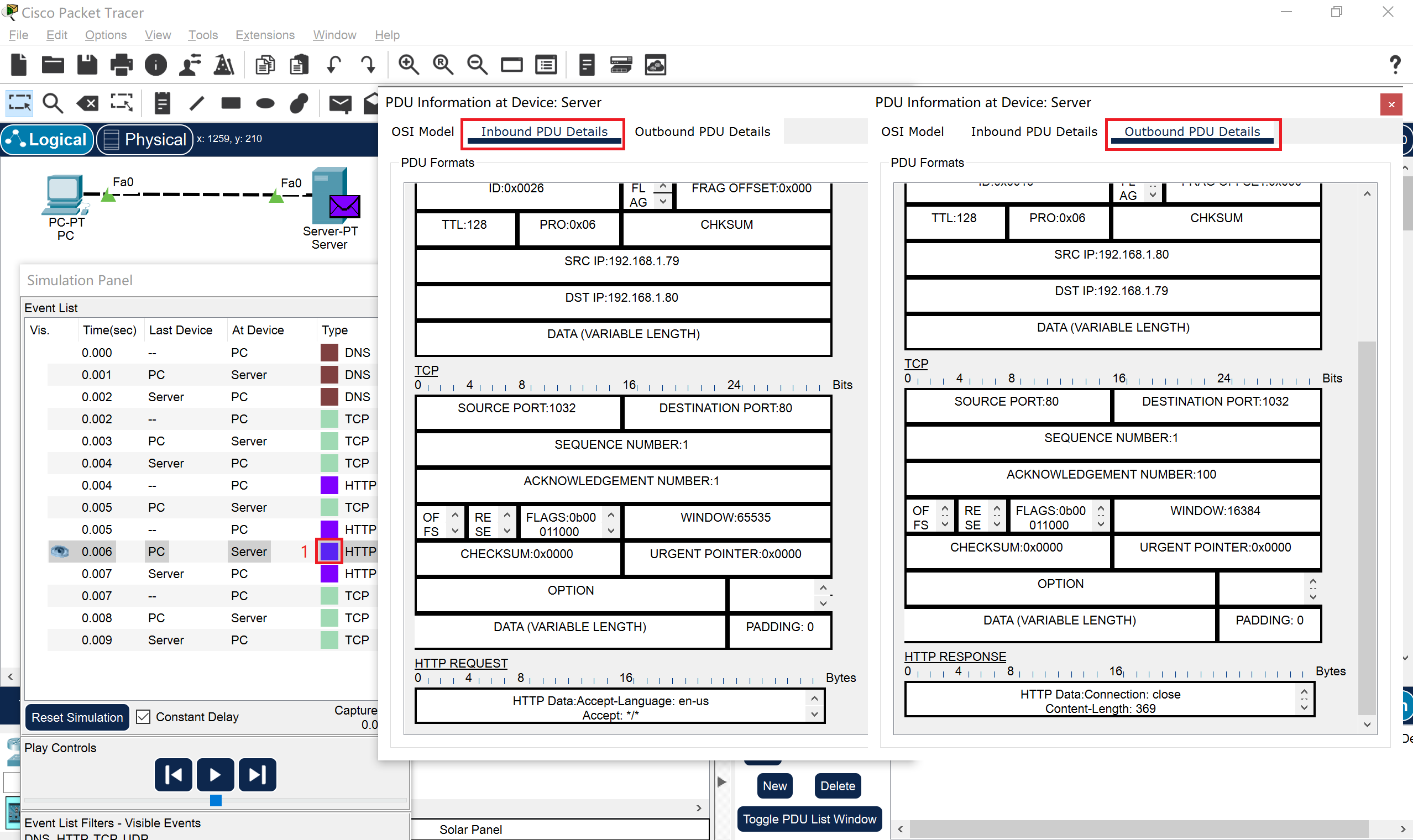

在仿真模式下，点击抓到的报文（如下图紫色小方块），会弹出PDU Information at Device。

（1）Inbound vs Outbound

如上图，At Device是Server，表示这报文是在服务端抓到的，Inbound和Outbound分别指进来和出去的报文，即Inbound指服务端收到的报文，Outbound指服务端发出去的报文。因此，服务器端上的Outbound与客户端上的Inbound报文是一样的。

（2）如何判断报文是不是一样的

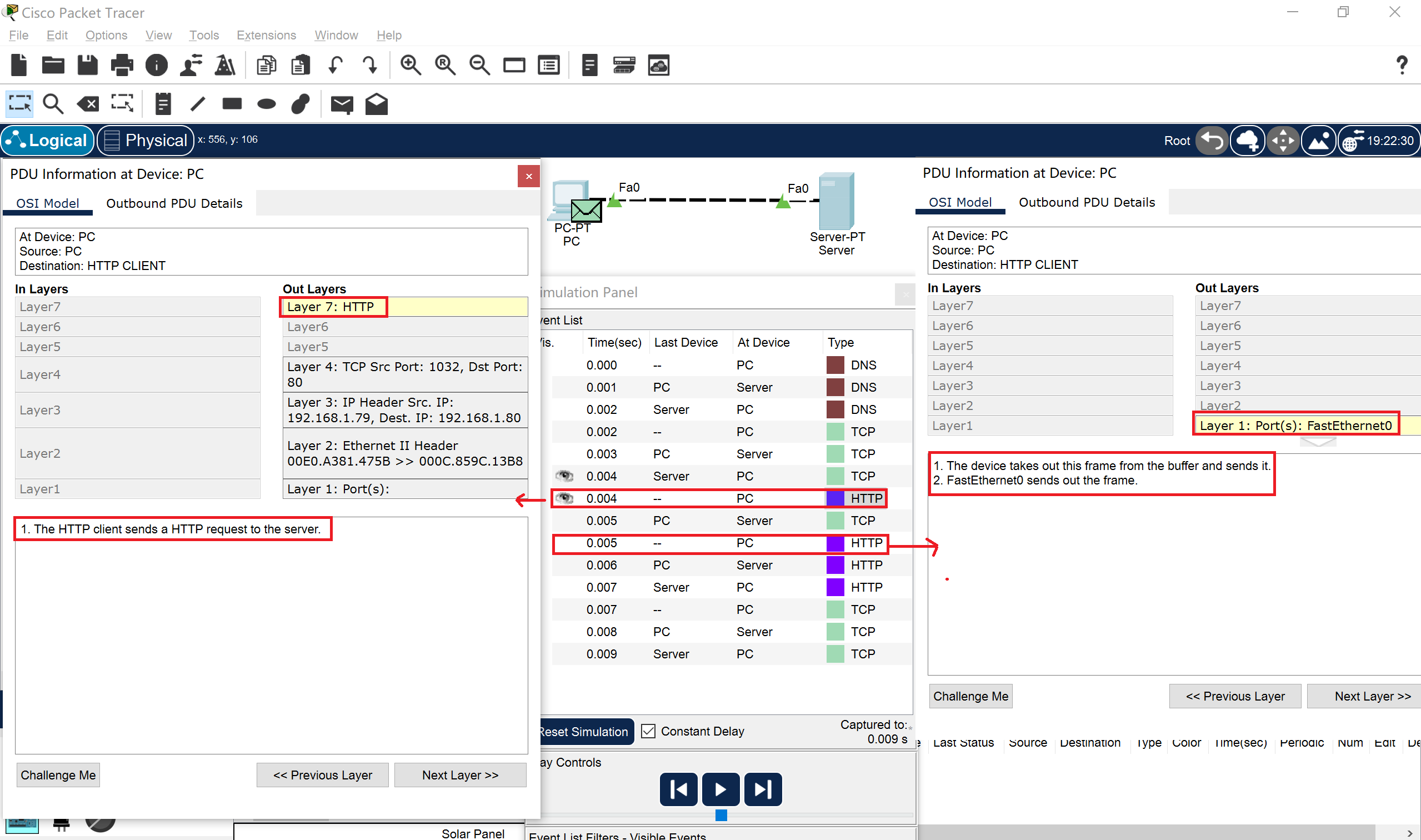

进行一次网页访问，应该只有两个HTTP报文：请求报文和响应报文。但在Packet Tracer却抓到了4个，这是因为重传了？其实不是的，事实上，前两个报文是一样的，后两个报文是一样的。

如上图，两个报文的PDU，你可以理解成，Packet Tracer在Layer 7和Layer 1分别抓了这个报文，实为同一个报文。

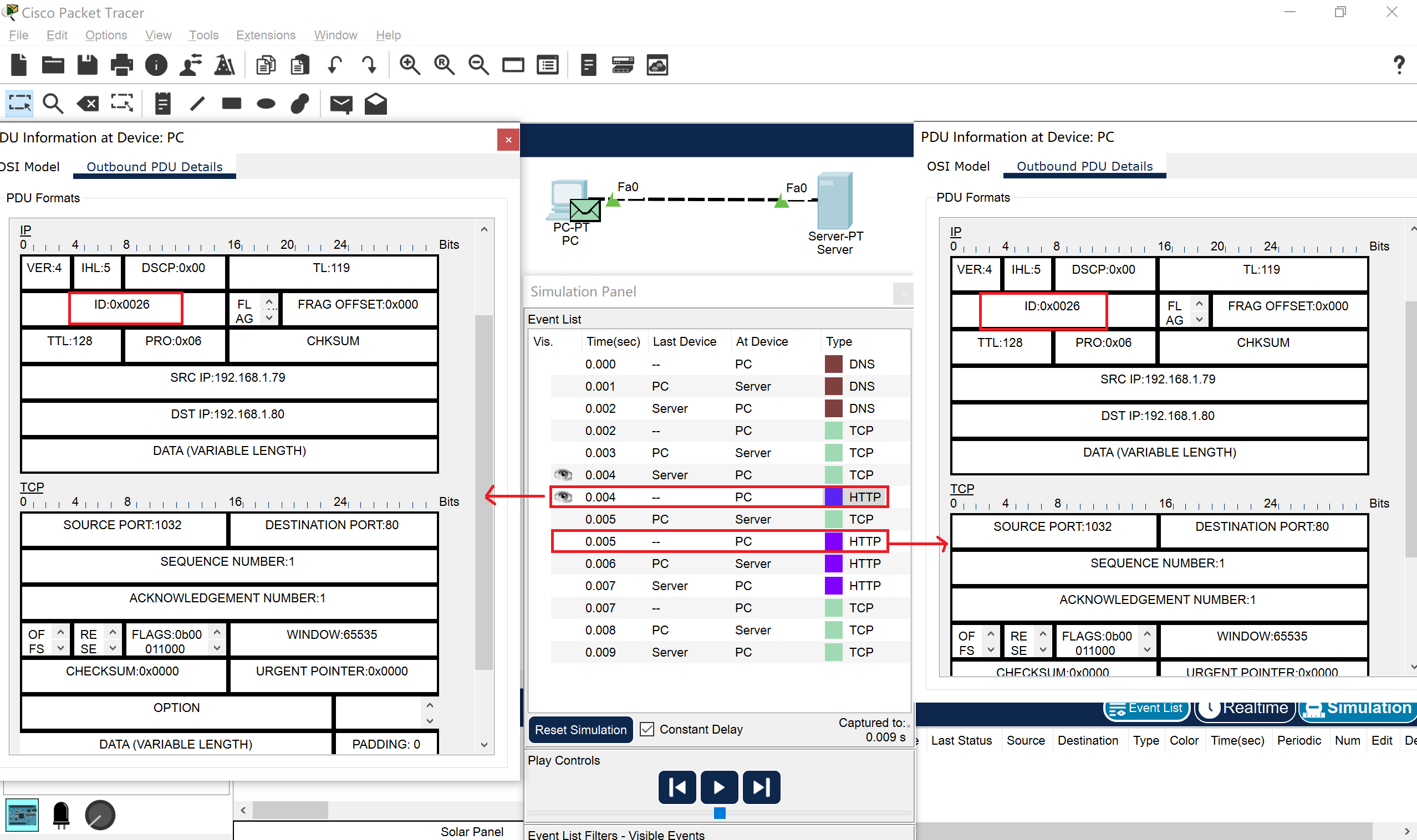

切换到Outbound PDU Details查看，他们的IP数据报标识符是一样的，佐证了是同一个报文。
